WPS（Wireless Power supply）：非接触式供电技术，是一种利用电磁感应向搬送装置传输电力而无需机械接触的供电技术，FAB洁净室内OHT等搬送装置均通过此方式供电。
我们的优势
取电方式
无线取电，不接触大功率电缆，安全系数高，不产生火花、粉尘；
现取现用，无需充电等待；
支持短时间停电补偿。
智能控制
实时监控电流、电压、温度；
过流、过压、过热保护；
支持fail over自动切换机制；
兼容多种通讯协议。
体积重量
电柜结构简单；
取电单元小巧，相同功率下，重量不到电池的1/5；
无需背负坦克链，自由灵活。
电缆部署
沿轨道部署，不额外占用管路；
移动负载轨迹全覆盖，无需排队；
长度可扩展，支持直线、曲线、埋地等多种安装方式。
取电器

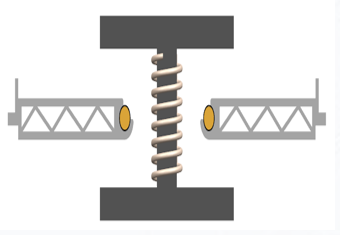

H型取电器
额定功率: 3kw
结构示意图
磁芯实物图
沿着工厂顶部指定轨道移动并自动运输货物的设备
C型取电器
额定功率: 3kw
结构示意图
磁芯实物图
用于工厂存储、传送等设备
平板取电器
额定功率: 1kw
结构示意图
磁芯实物图
磁悬浮传输设备等
E型取电器
额定功率: 5kw
结构示意图
磁芯实物图
在地面移动的移动物流设备

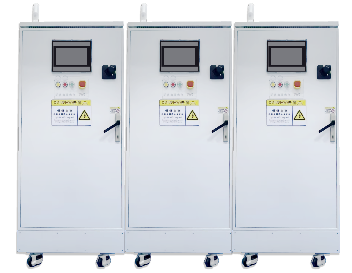

| 项目 | WPS-005P | WPS-010P | WPS-020P | WPS-040P | WPS-060P | ||
|---|---|---|---|---|---|---|---|
| 示例 |  | |  |  |  | ||
| 基本信息 | 单电柜尺寸 | mm | 600*370*940 | 600*370*940 | 794*500*1995 | 1600*500*1995 | 2400*500*1995 |
| 电柜数 | 个 | 1 | 1 | 1 | 2 | 3 | |
| 输出 | 额定功率 | KW | 5 | 10 | 20 | 40 | 60 |
| 供电方式 | - | 恒流供电 | |||||
| 频率 | khz | 20 | |||||
| 电压 | V | 0~300VAC | |||||
| 电流 | A | 50 | |||||
| 输入 | 电压 | V / Hz | 3P 380VAC | ||||
| 频率 | Hz | 50 | |||||
| 环境要求 | 温度 | ℃ | - 20 ~ + 40℃ | ||||
| 湿度 | - | 10 ~ 50% | |||||
| 功能 | 保护功能 | - | 开路保护、内部过热保护、输出过压过流保护。 | ||||
| 环境干扰 | - | 1m 之外干扰范围为-85dBm ~ -47dBm。 | |||||
| 冗余设计 | - | 并柜冗余。 | |||||
| 通讯协议 | 通讯协议 | - | RS485，支持modbus rtu和modbus tcp 协议。 | ||||
